HT12 系列拷贝机特别针对工控常使用的 FLASH 装置所设计研发之拷贝机支持包含 SATA Slim(DOM) 7pin 或 22 pin, IDE 40/44 pin Slim(DOM) 、CFAST、 CF、M-SATA 或 M.2 规格之 FLASH 装置。

SATA/DOM/IDE/M.2/NGFF/M-SATA拷贝机

针对不同规格之 FLASH 装置,HT12拷贝机使用者只要透过经由选购之转板配件,可灵活运用复制不同规格之 FLASH 装置。对于需求复制不同规格介面的使用者提高了设备利用度。

HT12 系列的推出,以性价比绝佳的硬体规格,提升的频宽传输介面,及转换介面的优势,让每一个复制端口产生最大的利用度,HT12 所有复制接口皆是独立的通道,在资料传输表现方面,硬体经过全面性的革新与大幅度的升级,针对市面上各类主流工控 FLASH 商品,都有绝佳的复制表现。

SATA/DOM/IDE/M.2/NGFF/M-SATA拷贝机点功能特色


心 每一个埠拥有完全独立的频宽,不与其他埠分享频宽。因此,每一个媒体得以全速前进,发挥最大传输速度!

心HT12 支持市面上所有 IDE 或 SATA 工控 FLASH 装置,包括 SATA Slim(DOM) 7pin 或 22 pin、IDE 40/44 pin Slim(DOM) 、CFAST、CF、 M-SATA 或 M.2(NGFF) 规格之 FLASH 装置透过额外选购之转接器,轻鬆解决不同介面间的转换问题,大大提升产品利用率。

心每个复制端口最高可传送 150MB/秒之频寛,每分鐘可达到 9GB/分鐘 (其表现效能会受不同装置之效能而有所影响)。

心快速拷贝或不同容量之间拷贝(BRIEF/RESIZE)会自动判断来源媒体的档案结构,并根据目的媒体的容量大小,决定使用的复制策略,以加快复制的速度,或调整档案结构以适应目的媒体的大小。

心提供不同的复制功能选项,可灵活运用应付所有的资料格式以及档案系统格式。

心支持复制 HPA(Host Protect Area) 及 DCO(Device Configuration Overlay) 隐藏保护区。

心支持最精準之位对位(bit to bit)资料比对模式,此方式为目前已知最精準的方法之一。

心支持完整资料抺除功能。

心支持容量定址到至少 6TB。

心支持监控软件,即时监控机器的所有运作状况,更可做为分析机器运作时发生的错误,及应用在分析产能及良率的用途上。

心操作简单,无须复杂之设定。

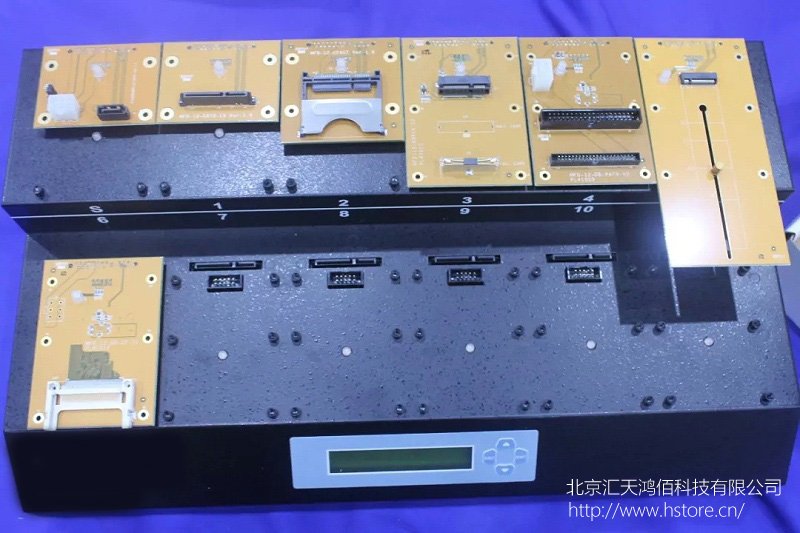

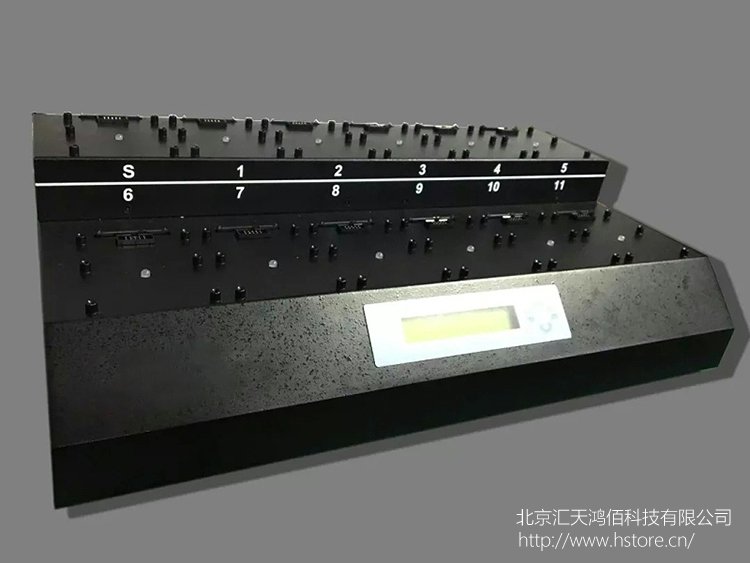

DOM拷贝机外观


SATA/DOM/IDE/M.2/NGFF/M-SATA拷贝机


针对不同的介质更换转接板

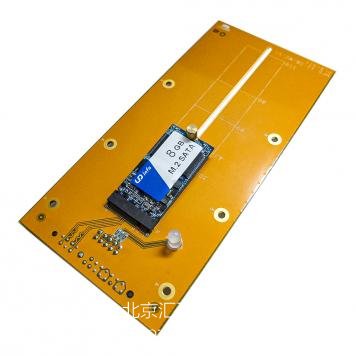

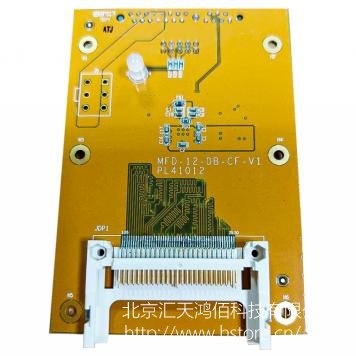

M.2  NVME转接板CF转接板
M.2  NVME转接板 —— CF转接板
拷贝机拷贝机

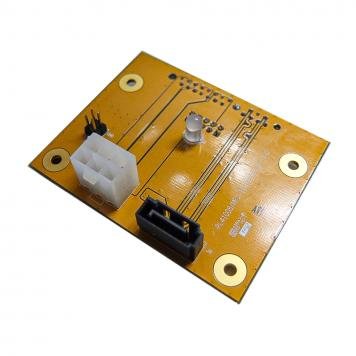

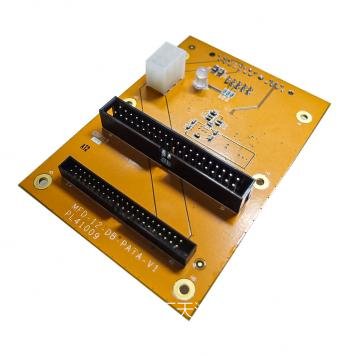

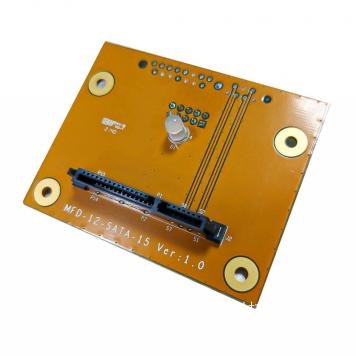

PATA转接板(44/40Pin)—— 22Pin SATA转接板
356
CFast转接板 —— 7 Pin SATA转接板


SATA/DOM/IDE/M.2/NGFF/M-SATA拷贝机主功能说明


BRIEF COPY

心BRIEF 会分析来源媒体资料,决定有效的资料区域,然后依照设定模式 SET COPY、SET COMPARE 决定是否要复制,或是比对,或是两者都做。

心此复制模式可支持的档案结构包含 Microsoft Windows / Dos (FAT12、 FAT16 、 FAT32 、 NTFS) 、 LINUX (EXT1 、 EXT2 、 EXT3、 XFS 、 ReiserFS)、Apple Macintosh(HPFS)。

心由于这个模式会尝试解释来源媒体的档案结构,而只复制有资料的区段,所以如果储存的资料少于总容量时,可以加快复制的速度。

心BRIEF 的结果,无论目的媒体的大小,其档案结构呈现的容量会跟来源一样。所以当然 BRIEF 只适合目的媒体大于或等于来源媒体容量的情况。

RESIZE COPY

心RESIZE 可以解决复制不同容量的来源媒体与目的媒体。因此,目的媒体剩余的容量可再继续使用,不受限制。

心RESIZE 可以接受目的媒体比来源媒体小,但有效资料仍要放的下才行。由于 RESIZE 会重建整个档案系统,如果目的与来源容量差异过大,导致无法重建档案结构时,HT12 会回报失败。

心也因为重建档案系统的关係,RESIZE 的速度也较慢。如果目的媒体彼此间容量有差异时,RESIZE 会以最小容量的目的媒体为依据,重建档案系统。

心 RESIZE 同样也会参考设定模式中 SET COPY、SET COMPARE 决定相关的配套措施,採取的方式可以参考 BRIEF 的说明。

心 特别的是 RESIZE 不支持 SET COMPARE,因为整个档案系统被重建,已经与塬来不同,所以 RESIZE 会忽略这个设定。

DISK COPY

心复制整个来源媒体的内容到目的媒体。这个模式不会尝试解释来源媒体的档案结构,所以可以复制未知的档案结构,但是由于它连没用到的资料区也一同复制,所以花费的时间跟容量有关,而与实际储存的资料量无关。

心FULL 同样也会参考设定模式中 SET COPY、SET COMPARE 决定相关的配套措施,採取的方式可以参考 BRIEF 的说明。

VERIFY

心扫描目的埠之 FLASH 装置,此功能提供简易功能,筛选出无法被正常读取之媒体。由于 VERIFY 不需要来源媒体,所以做 VERIFY 操作,只有 HT12 的目的埠可以被拿来使用。

ERASE

心将目的埠整颗媒体资料清除。

心由于 ERASE 不需要来源媒体,所以 HT12 的目的埠都会被拿来使用。在执行此项操作,HT12 将立即与来源埠自动断电,所以您不需刻意移除来源埠的来源媒体,也不用担心来源媒体裡面的宝贵资料被抹除。

DIAG

心根据 DIAGNOSTIC SETUP 目录底下 SET WRITE TEST, SET READ TEST,SET RANDOM READ 以及 SET RANDOM WRT 设定,对硬碟做硬体检测健康动作。

心DIAGNOSTIC 功能由于不需要来源母碟,通常几个细项设定都是独立运作的。但其中 SET READ TEST 的运作则因为需要根据 SET WRITE TEST 随机写入的 PATTERN 值来做为资料比对的工作範围,也因此,SET READ TEST 是不允许被独立操作的,强制执行 SET READ TEST 的结果,机器将显示该相对应的埠「X」做为提示。

心DIAG.结束之后,萤幕下方将显示 V 或 X 来做为硬碟健康评估的结果。

SETUP

心设定模式允许您对 HT12 做进一步的调整。在主功能下,您可以透过上下按键切换到 SETUP,按一次 ENT 按键进入该模式。离开的方式按一次 ESC 按键,回到主功能画面。

设定模式说明

SET TO DEFAULT

心回復 HT12 出厂预设值。

UPDATE FIRMWARE

心更新 HT12 韧体版本。

SET COPY

心要求 BRIEF 以及 FULL 做复制的工作。HT12 不允许您同时关闭 SET COPY 与 SET COMPARE。也就是说,他们至少会有一个是开启的状态。他们也可以同时开启,表示您希望在复制后接着做比对的工作。「*」表示开启,您可以按 RUN 键在开启与关闭间选择。

SET COMPARE

心要求 BRIEF 以及 FULL 做比对的工作。「*」表示开启,您可以按 RUN 键在开启与关闭间选择。

BRIEF IMMEDIATE

心在主功能模式下,开启 BRIEF IMMEDIATE,拷贝过程当中,HT12 将採取一边分析母碟资料,一边同时复制的模式。也就是边分析边拷贝 FLASH 装置。

心BRIEF IMMEDIATE 预设值是关闭的,不同的情况在于,当遇到某些特殊档案系统,特别是分析母碟,通常需要花费相对久的时间,开启 BRIEF IMMEDIATE,以边分析母碟边拷贝的策略下,将可大幅缩短拷贝时间。

SKIP READ ERROR

心要求 BRIEF、FULL、RESIZE 对于来源媒体有坏轨的区域,进行忽略的动作,被忽略的磁区资料将被填零取代。「*」表示开启,您可以按 RUN 键在开启与关闭间选择。

心如果没有设定 SKIP READ ERR,一旦遇到来源媒体档案系统有毁损或坏轨时,就会停止读取的动作,直接回报错误(ERROR)。

NO CAP CHECK

心根据设定模式 NO CAP CHECK 的设定,要求主功能 FULL 採取不同措施的 FULL COPY 复制动作。开启﹝*﹞NO CAP CHECK,当主功能 FULL 发现目的媒体与来源媒体容量不同时,仍旧继续进行要求的工作,也因为没有检查两者间的容量差距,所以通常 TARGET 端的复制结果会视为错误,也就是复制失败。

心如果没有设定 NO CAP CHECK,当然就会以整个来源媒体作为检查容量的範围。「*」表示开启,您可以按 RUN 键在开启与关闭间选择。

HPA CHECK

心根据设定模式底下 HPA CHECK 的设定,要求 BRIEF, FULL 复製来源媒体含有 HPA 隐藏保护磁区。开启﹝*﹞HPA CHECK,目的媒体复製时间以及备份容量将根据来源媒体 HPA 分割状态,等到复製完毕之后,目的媒体备份的容量将与来源媒体吻合一致。

心如果没有设定 HPA CHECK,实际上复製方式将依据机器採取的预设值。或者您也可以参考 BRIEF、RESIZE、FULL 的复製说明。

心您也可以在机器上直接清除 HPA 隐藏保护磁区,透过执行主要模式下的 VERIFY 或者 ERASE 功能,按一次 RUN 键,媒体中的 HPA 隐藏磁区将开始被清除,同时还塬恢復媒体塬先实际的容量,您也可以透过设定模式下的 DEVICE INFO 功能,一一检视开启与关闭 HPA CHECK,目的媒体复製前后容量的差异。

DCO CHECK

心透过 DCO CHECK 设定,被复製的目的端的 FLASH 装置容量将被锁定,通常会跟来源母碟一样。

心*DCO CHECK 容量清除方法请同步参考 HPA CHECK。

BTN. SOUND

心开启或关闭按键声。

SHOW EXE TIME

心显示工作完成时的执行时间。

CMD TIME OUT

心在任一主功能运作期间,如果 FLASH 装置发生任何写入、读取或资料传输异常,甚至是装置无预警失联,HT12 将根据 CMD TIME OUT 设定的参数,採取对该 FLASH 装置 RETRY 次数。

心CMD TIME OUT 参数大小是一个整数,设定範围从 0-9,预设值採取 RETRY 一次。

心设定零次,表示将不执行任何补救措施,直接判定 FLASH 装置复製失败,其结果会在机器完成工作后显示。

心注意 : 启动 CMD TIME OUT 有可能导致 FLASH 装置复製不良率提高。

TRANS. SIZE

心允许设定 FLASH 装置单一资料的传输速率,预设值为 16M。

MAX UDMA MODE

心为了提高 FLASH 装置的资料传输效能,HT12 允许设定 UDMA MODE 的传输模式,设定的参数分别为 0-6,设定的数字越大,表示传输速度越快。

心您可以透过 ENT 键进入 MAX UDMA MODE 选项,上下按键切换,设定完毕,按一次 ESC 按键离开。

SET WRITE PAT

心针对不常见的操作格式,或者特别的档案系统,填入指定的 DATA PATTERN 区域,然后再执行 SCAN DATA 纪录含指定填入的资料区域,搭配主要模式底下的 BRIEF 功能,快速复製 FLASH。

心设定 FLASH 装置资料区域填入固定的值,预设值填入「RM」。

心WRITE PATTERN 设定值 : E5/F6/00/FF/C9/5A/A5/AA。

DEVICE INFO

心显示安装在 HT12 来源埠以及目的埠媒体有关的所有资讯。

心在 HT12 没有执行任何主功能的期间,您必须事先连接,或者连接上欲显示的媒体装置,然后以 SET 键选择此功能。

心您可以使用 SET 键切换不同编号的 DEVICE INFO 内容,当然,如果恰巧该编号的装置不存在,HT12 会自动跳过该顺位,直接显示下一个资讯。

SYSTEM INFO

心显示 HT12 的韧体版本。

TOTAL COPY COUNT

心允许检视所有成功与失败的目的媒体复製数量。

心在主功能下,您可以经由 SETUP 来进入设定模式选单。检视方法,按一次 ENT 键进入 TOTAL COPY COUNT,HT12 将依照执行主功能的期间,回报成功与失败的数据。

在某些情况下,您可以依据使用 HT12 的状况,清除累计一段期间的 TOTAL COPY COUNT 数据。需要清除资料,以 ENT 键按压一长声。

BURN IN

心设定 [ * ] BURN IN,表示即将进行循环测试目的埠的 FLASH 装置,在某些测试环境下,BURN IN 允许使用者设定对 FLASH 装置的测试次数。

心BURN IN COUNT 设定範围 : MX/5/10/20/50。

心BURN IN COUNT 允许使用者设定测试

心MX : 表示不限制 BURN IN 次数,直到使用者中断该模式。

心按压 ENT 按键一长声就可以中断 BURN IN。
